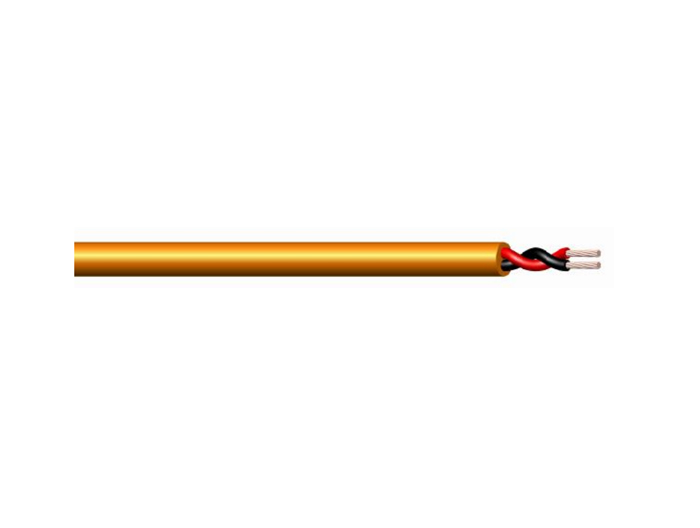

UL 20276

一般商用电子.电器及设备仪器内部连接线.环境温度不超过80℃场合。

性能/Product Description

绝缘材质/Insulation：PVC
额定温度/Rated temperature：-20℃ to +80 ℃
额定电压/Rated voltage：30V
线规范围/Conductors：最小40AWG镀锡或裸铜丝
执行标准/Standards：UL758,UL1581
阻燃性/Flame compliant：UL VW-1~ CSA FT1
环保级别/Certificate：ROHs2.0, REACH

线规 MM²	结构(N/mm) CONSTRUCTION	绝缘厚度(mm) AVG. THICK	护套厚度(mm) AVG. THICK	2C完成外径(mm) OVER DTAMEREDR	3C完成外径(mm) OVER DTAMEREDR	4C完成外径(mm) OVER DTAMEREDR	5C完成外径(mm) OVER DTAMEREDR	6C完成外径(mm) OVER DTAMEREDR
16	26/0.254	0.76	0.76	7.90	7.90	8.90	9.80	10.50
18	34/0.18	0.76	0.76	7.40	7.40	8.20	9.00	9.70
18	16/0.254	0.76	0.76	7.40	7.40	8.20	9.00	9.70
18	41/0.16	0.76	0.76	7.40	7.40	8.20	9.00	9.70
20	21/0.180	0.76	0.76	6.70	6.70	7.50	8.20	8.80
20	26/0.16	0.76	0.76	6.70	6.70	7.50	8.20	8.80
22	17/0.16	0.76	0.76	6.50	6.50	7.30	8.00	8.60
22	7/0.254	0.76	0.76	6.50	6.50	7.30	8.00	8.60
24	11/0.16	0.76	0.76	6.20	6.20	6.80	7.40	8.00
24	7/0.2	0.76	0.76	6.20	6.20	6.80	7.40	8.00
26	7/0.16	0.76	0.76	6.00	6.00	6.60	7.20	7.70
28	7/0.127	0.76	0.76	5.80	5.80	6.40	6.90	7.40
