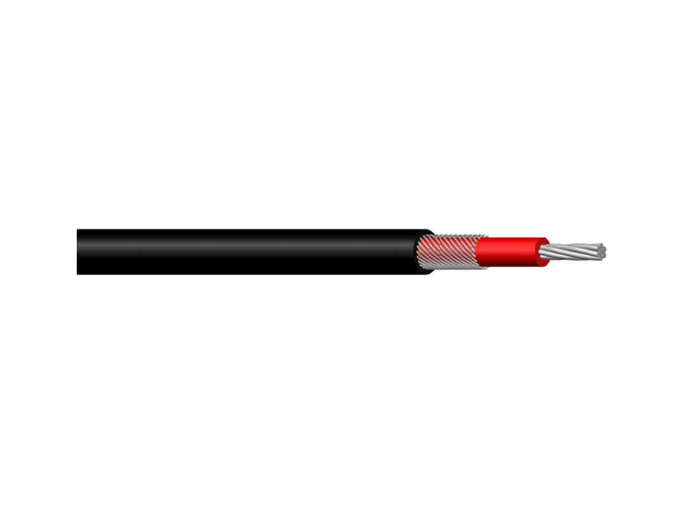

UL 1185

一般商用电子.电器及设备仪器内部连接线.环境温度不超过80℃场合。

性能/Product Description

绝缘材质/Insulation：PVC
额定温度/Rated temperature：-20℃ to +80 ℃
额定电压/Rated voltage：300V
线规范围/Conductors：30AWG-4/0AWG镀锡或裸铜丝
执行标准/Standards：UL758,UL1581
阻燃性/Flame compliant：UL VW-1~ CSA FT1
环保级别/Certificate：ROHs2.0, REACH

线规 MM²	结构(N/mm) CONSTRUCTION	线径(mm) DIA	绝缘厚度(mm) AVG. THICK	完成外径(mm) OVER DTAMEREDR	可选(缠绕) TWINING	绝缘厚度(mm) AVG. THICK	完成外径(mm) OVERDTAMEREDR	导体电阻(Ω/km20℃) COND. RESISTANCE
16	26/0.254	1.51	0.38	2.4	64/0.1	0.38	3.50	≤14.6
18	34/0.18	1.21	0.38	2.1	64/0.1	0.38	3.20	≤23.2
18	16/0.254	1.17	0.38	2.1	64/0.1	0.38	3.20	≤23.2
18	41/0.16	1.18	0.38	2.1	64/0.1	0.38	3.20	≤23.2
20	21/0.18	0.96	0.38	1.8	64/0.1	0.38	2.90	≤36.7
20	26/0.16	0.94	0.38	1.8	64/0.1	0.38	2.90	≤36.7
22	17/0.16	0.76	0.38	1.6	48/0.1	0.38	2.70	≤59.4
22	7/0.254	0.78	0.38	1.6	48/0.1	0.38	2.70	≤59.4
24	11/0.16	0.6	0.38	1.4	48/0.1	0.38	2.50	≤94.2
24	7/0.2	0.61	0.38	1.4	48/0.1	0.38	2.50	≤94.2
26	7/0.16	0.48	0.38	1.3	48/0.1	0.38	2.40	≤150
28	7/0.127	0.38	0.38	1.2	48/0.1	0.38	2.30	≤239
30	7/0.100	0.3	0.38	1.1	48/0.1	0.38	2.20	≤381
