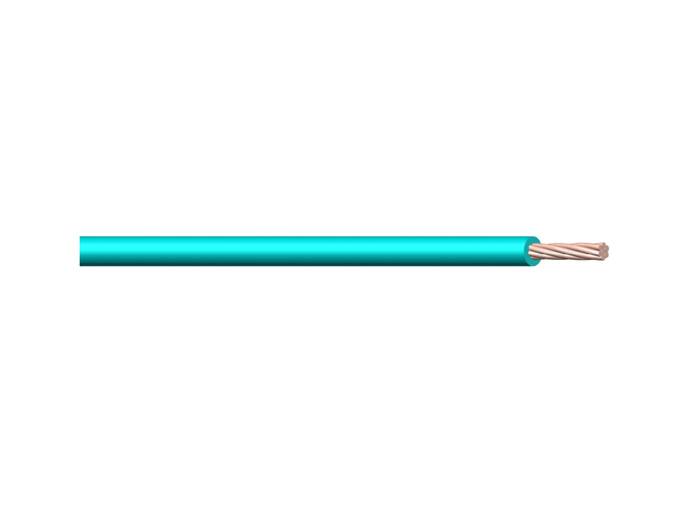

UL 1571

一般商用电子.电器及设备仪器内部连接线.环境温度不超过80℃场合。

性能/Product Description

绝缘材质/Insulation：SRPVC
额定温度/Rated temperature：-20℃ to +80 ℃
额定电压/Rated voltage：30V
线规范围/Conductors：最小50AWG镀锡或裸铜丝
执行标准/Standards：UL758,UL1581
阻燃性/Flame compliant：UL CSA FT2，UL VW-1~ CSA FT1
环保级别/Certificate：ROHs2.0, REACH

线规 MM²	结构(N/mm) CONSTRUCTION	线径(mm) DIA	绝缘厚度(mm) AVG. THICK	完成外径(mm) OVER DTAMEREDR	导体电阻(Ω/km20℃) COND. RESISTANCE
16	259/0.08	1.5	0.05≤AVG≤25.4	2.1	≤14.6
16	26/0.25	1.5	0.05≤AVG≤25.4	2.1	≤14.6
18	34/0.18	1.21	0.05≤AVG≤25.4	1.7	≤23.2
18	16/0.254	1.21	0.05≤AVG≤25.4	1.7	≤23.2
20	21/0.18	0.95	0.05≤AVG≤25.4	1.5	≤36.7
22	7/0.254	0.78	0.05≤AVG≤25.4	1.25	≤59.4
22	17/0.16	0.76	0.05≤AVG≤25.4	1.25	≤59.4
24	11/0.16	0.61	0.05≤AVG≤25.4	1.1	≤94.2
24	7/0.2	0.61	0.05≤AVG≤25.4	1.1	≤94.2
26	7/0.160	0.49	0.05≤AVG≤25.4	1	≤150
28	7/0.127	0.39	0.05≤AVG≤25.4	0.9	≤239
30	7/0.100	0.31	0.05≤AVG≤25.4	0.7	≤381
