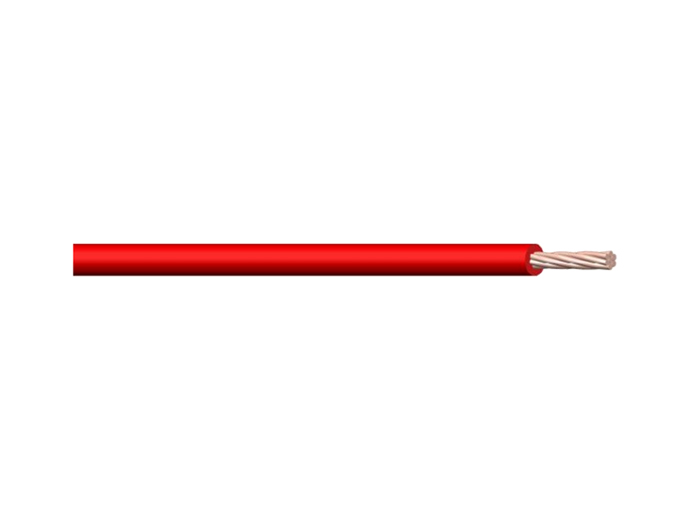

UL 3386

一般商用电子.电器及设备仪器内部连接线.环境温度不超过105℃场合。

性能/Product Description

绝缘材质/Insulation：XLPE
额定温度/Rated temperature：-40℃ to +105 ℃
额定电压/Rated voltage：600V
线规范围/Conductors：32AWG-4/0AWG镀锡或裸铜丝
执行标准/Standards：UL758,UL1581
阻燃性/Flame compliant：UL CSA FT2，UL VW-1~ CSA FT1
环保级别/Certificate：ROHs2.0, REACH

线规 MM²	结构(N/mm) CONSTRUCTION	线径(mm) DIA	绝缘厚度(mm) AVG. THICK	完成外径(mm) OVER DTAMEREDR	导体电阻(Ω/km20℃) COND. RESISTANCE
2	672/0.254	7.6	1.14	11.0	≤0.55
4	420/0.254	6.01	1.14	10.0	≤0.882
8	259/0.2	3.72	1.14	6.5	≤2.23
10	105/0.254	3	0.76	4.7	≤3.55
12	65/0.254	2.36	0.76	4.0	≤5.64
14	41/0.254	1.9	0.76	3.5	≤8.96
16	26/0.254	1.49	0.76	3.1	≤14.6
18	34/0.18	1.18	0.76	2.8	≤23.2
20	21/0.18	0.96	0.76	2.6	≤36.7
22	17/0.16	0.76	0.76	2.4	≤59.4
24	7/0.2	0.61	0.76	2.2	≤94.2
26	7/0.16	0.49	0.76	2.1	≤150

0.76
