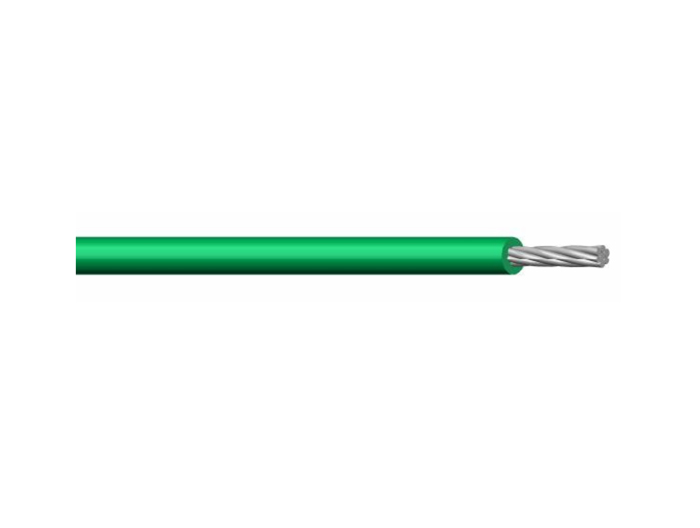

UL 3398

一般商用电子.电器及设备仪器内部连接线.环境温度不超过150℃场合。

性能/Product Description

绝缘材质/Insulation：XLPE
额定温度/Rated temperature：-40℃ to +150 ℃
额定电压/Rated voltage：300V
线规范围/Conductors：32AWG-10AWG镀锡或裸铜丝
执行标准/Standards：UL758,UL1581
阻燃性/Flame compliant：UL CSA FT2，UL VW-1~ CSA FT1
环保级别/Certificate：ROHs2.0, REACH

线规 MM²	结构(N/mm) CONSTRUCTION	线径(mm) DIA	绝缘厚度(mm) AVG. THICK	完成外径(mm) OVER DTAMEREDR	导体电阻(Ω/km20℃) COND. RESISTANCE
10	105/0.254	3.00	0.38	4.0	≤3.55
12	65/0.254	2.36	0.38	3.4	≤5.64
14	41/0.254	1.88	0.38	2.8	≤8.96
16	26/0.254	1.49	0.38	2.4	≤14.6
18	16/0.254	1.17	0.38	2.1	≤23.2
20	21/0.18	0.96	0.38	1.9	≤36.7
22	17/0.16	0.79	0.38	1.6	≤59.4
24	11/0.16	0.60	0.38	1.4	≤94.2
26	7/0.16	0.48	0.38	1.3	≤150
28	7/0.127	0.38	0.38	1.2	≤239
30	7/0.10	0.30	0.38	1.1	≤381
