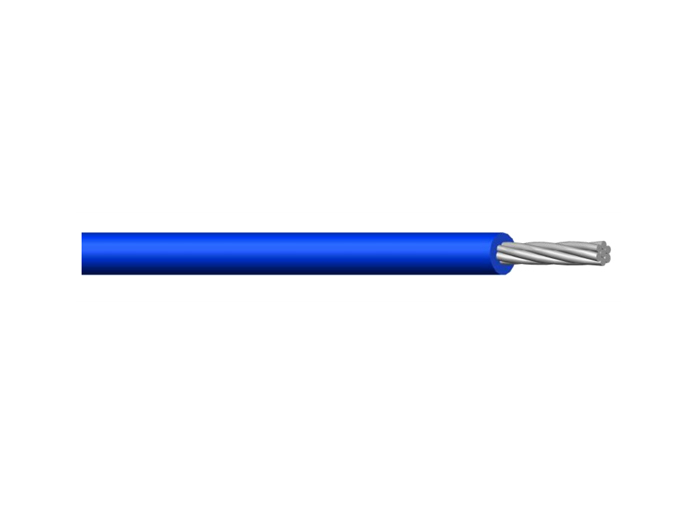

UL 3688

UL 3688

一般商用电子.电器及设备仪器内部连接线.环境温度不超过105℃场合。

性能/Product Description

绝缘材质/Insulation：XLPE
额定温度/Rated temperature：-40℃ to +105 ℃
额定电压/Rated voltage：3000V
线规范围/Conductors：30AWG-10AWG镀锡或裸铜丝
执行标准/Standards：UL758,UL1581
阻 燃 性/Flame compliant：UL CSA FT2，UL VW-1~ CSA FT1
环保级别/Certificate：ROHs2.0, REACH

线规

MM²

结构(N/mm)

CONSTRUCTION

线径(mm)

DIA

绝缘厚度(mm)

AVG. THICK

完成外径(mm)

OVER DTAMEREDR

导体电阻(Ω/km20℃)

COND. RESISTANCE
10 1050/0.08 3.00 0.30 3.7 ≤3.55
12 105/0.20 2.40 0.30 3.1 ≤5.64
14 19/0.37 1.90 0.30 2.6 ≤8.96
16 26/0.254 1.30  0.30 2.2 ≤14.6
16 7/0.490 1.50 0.30 2.2 ≤14.6
18 7/0.390 1.20 0.30 1.9 ≤23.2
20 19/0.190 0.96  0.30 1.7 ≤36.7
22 19/0.150 0.76 0.30 1.5 ≤59.4
24 7/0.200  0.60 0.30 1.3 ≤94.2
26 7/0.160 0.50 0.30 1.2 ≤150
28 7/0.120 0.4 0.30 1.1 ≤239
30 7/0.100 0.3 0.30 1 ≤381
