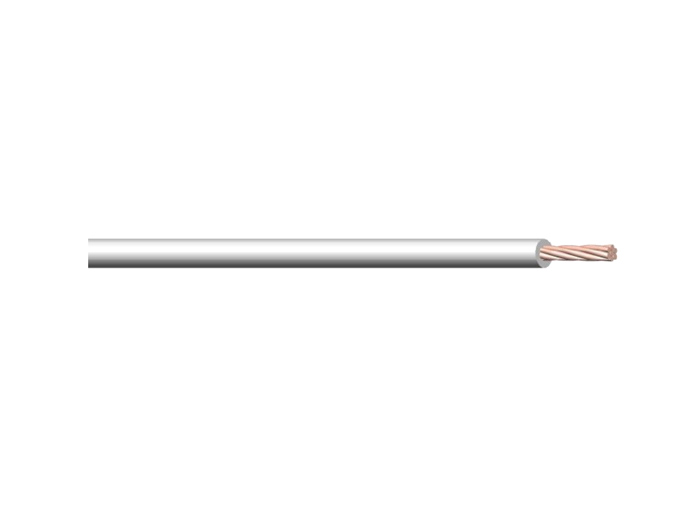

TXL

用于地面车辆内部布线，汽车零部件，马达，电机、仪表盘等，温度不超过125℃场合。

性能/Product Description

绝缘材质/Insulation：车规专用XLPE
额定温度/Rated temperature：-40℃ to +125 ℃
额定电压/Rated voltage：60V 以下
线规范围/Conductors：8AWG -24AWG 裸铜丝
执行标准/Standards：IATF16949、 SAE 1127、SAE 1128、SAE 1560
阻燃性/Flame compliant：SAE 1127
环保级别/Certificate：ROHs2.0, REACH

线规 MM²	结构(N/mm) CONSTRUCTION	线径(mm) DIA	绝缘厚度(mm) AVG. THICK	完成外径(mm) OVER DTAMEREDR	导体电阻(Ω/km20℃) COND. RESISTANCE
8	165/0.254	3.80	0.55	4.90	≤2.16
10	105/0.254	3.00	0.50	4.00	≤3.41
12	65/0.254	2.37	0.45	3.30	≤5.43
14	41/0.254	1.88	0.40	2.70	≤8.62
16	26/0.254	1.50	0.40	2.30	≤13.7
18	16/0.254	1.17	0.40	2.00	≤21.8
20	26/0.16	0.94	0.40	1.80	≤34.6
22	17/0.16	0.76	0.40	1.60	≤55.4
24	11/0.16	0.61	0.40	1.50	≤87.6
