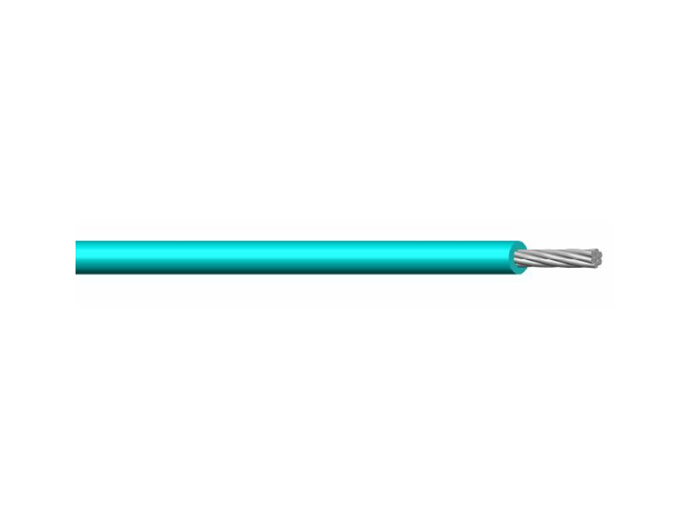

UL 3512

一般商用电子.电器及设备仪器内部连接线.环境温度不超过200℃场合。

性能/Product Description

绝缘材质/Insulation：硅橡胶
额定温度/Rated temperature：-60℃ to +200 ℃
额定电压/Rated voltage：600V
线规范围/Conductors：0.3mm²-250mm² 镀锡铜丝
执行标准/Standards：UL758,UL1581
阻燃性/Flame compliant：UL CSA FT2，UL VW-1~ CSA FT1
环保级别/Certificate：ROHs2.0, REACH

线规 MM²	结构(N/mm) CONSTRUCTION	线径(mm) DIA	绝缘厚度(mm) AVG. THICK	完成外径(mm) OVER DTAMEREDR	导体电阻(Ω/km20℃) COND. RESISTANCE
2	6700/0.08	8.75	1.52	12	≤0.55
4	5000/0.08	7.6	1.52	12	≤0.88
6	266/0.254	5.53	1.52	9.0	≤1.4
8	1650/0.08	4.3	1.14	6.8	≤2.2
10	105/0.254	3	1.14	5.5	≤3.55
10	1050/0.08	2.99	1.14	5.5	≤3.55
12	65/0.254	2.4	0.76	4.7	≤5.64
12	680/0.08	2.8	0.76	4.7	≤5.64
14	41/0.254	1.9	0.76	3.8	≤8.96
16	252/0.08	1.5	0.76	3.3	≤14.6
16	26/0.254	1.5	0.76	3.3	≤14.6
18	16/0.254	1.17	0.76	2.8	≤23.2
20	21/0.18	0.93	0.76	2.6	≤36.7
22	17/0.16	0.76	0.76	2.4	≤59.4
