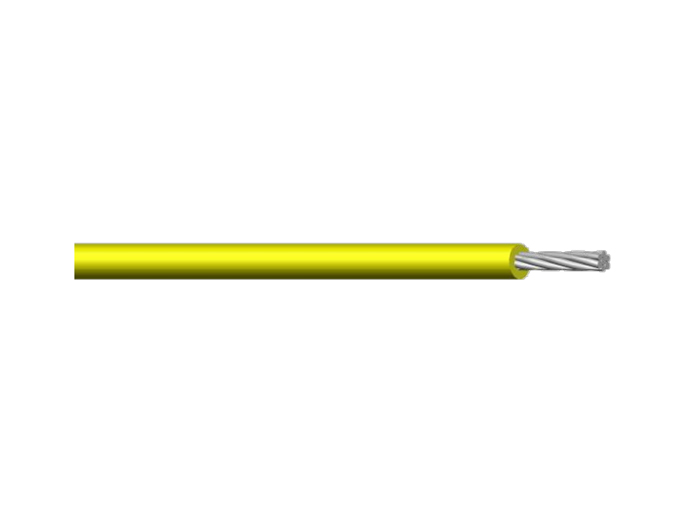

UL 3530

一般商用电子.电器及设备仪器内部连接线.环境温度不超过200℃场合。

性能/Product Description

绝缘材质/Insulation：硅橡胶
额定温度/Rated temperature：-60℃ to +200 ℃
额定电压/Rated voltage：300V
线规范围/Conductors：26AWG-4/0AWG镀锡铜丝
执行标准/Standards：UL758,UL1581
阻燃性/Flame compliant：UL CSA FT2，UL VW-1~ CSA FT1
环保级别/Certificate：ROHs2.0, REACH

线规 MM²	结构(N/mm) CONSTRUCTION	线径(mm) DIA	绝缘厚度(mm) AVG. THICK	完成外径(mm) OVER DTAMEREDR	导体电阻(Ω/km20℃) COND. RESISTANCE
2-0	14000/0.08	12.6	2.03	16.9	≤0.28
1-0	10000/0.08	10.7	2.03	14.9	≤0.35
2	6700/0.08	8.74	1.52	12.5	≤1.7
4	5000/0.08	7.5	1.52	11.2	≤1.7
5	3400/0.08	5.4	1.52	8.6	≤1.7
6	3200/0.08	5.2	1.52	8.5	≤1.7
8	1650/0.08	3.75	1.52	7.2	≤2.2
10	105/0.254	2.99	1.43	6.0	≤3.55
10	1050/0.08	3	1.43	6.0	≤3.55
12	680/0.08	2.41	0.76	4.2	≤5.64
16	7/0.5	1.51	0.76	3.05	≤14.6
16	52/0.18	1.46	0.76	3.05	≤14.6
