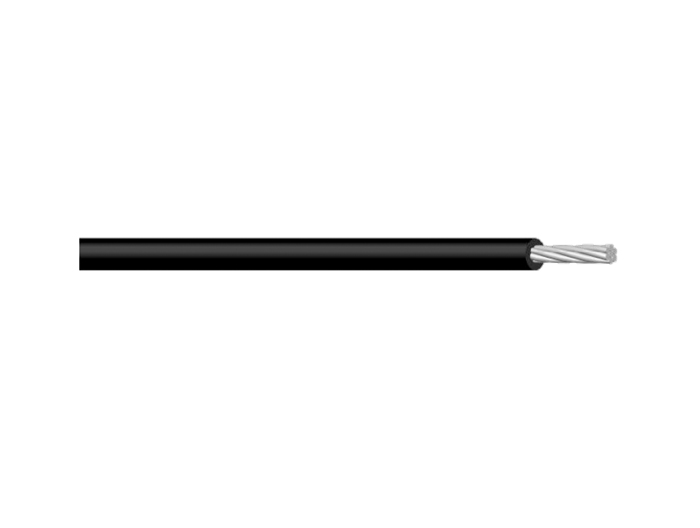

UL 1709

一般商用电子.电器及设备仪器内部连接线.环境温度不超过200℃场合。

性能/Product Description

绝缘材质/Insulation：PFA
额定温度/Rated temperature：-80℃ to +200 ℃
额定电压/Rated voltage：300V
线规范围/Conductors：32AWG-10AWG镀锡铜丝或其他铜丝
执行标准/Standards：UL758,UL1581
阻燃性/Flame compliant：UL VW-1~ CSA FT1
环保级别/Certificate：ROHs2.0, REACH

线规 MM²	结构(N/mm) CONSTRUCTION	线径(mm) DIA	绝缘厚度(mm) AVG. THICK	完成外径(mm) OVER DTAMEREDR	导体电阻(Ω/km20℃) COND. RESISTANCE
12	19/0.48	2.42	0.33	3.2	≤5.64
14	19/0.37	1.86	0.33	2.6	≤8.96
16	19/0.3	1.51	0.33	2.2	≤14.6
18	19/0.23	1.16	0.33	1.9	≤23.2
20	19/0.19	0.96	0.33	1.8	≤36.7
22	19/0.15	0.76	0.33	1.5	≤59.4
24	7/0.2	0.61	0.33	1.4	≤94.2
26	7/0.16	0.49	0.33	1.2	≤150
28	7/0.127	0.39	0.33	1.2	≤239
30	7/0.1	0.31	0.33	1.1	≤381
32	7/0.08	0.24	0.33	1.0	≤582
